40 metros de vão, sem nenhum pilar
A ampliação da Fazenda Santa Helena, em Belmiro Braga, exigiu um galpão com 40 m de vão livre e 60 m de comprimento para abrigar as vacas leiteiras da produção de queijos especiais.
A Timbau criou a estrutura com pórticos triarticulados de madeira laminada colada de pinus tratado, fornecida pela Urbem e pela Esmad, inspirados nos galpões europeus de fazendas, picadeiros e arenas. As vigas têm 80 cm de altura e tocam o solo numa curva que leva as cargas até a fundação.

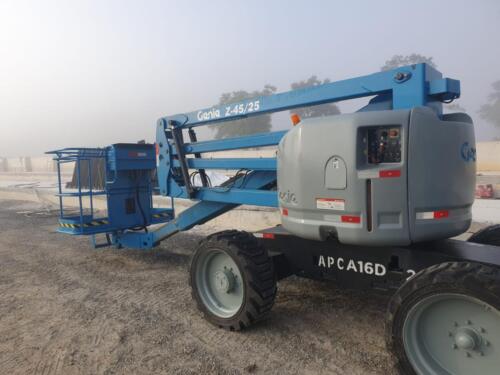

A cobertura recebeu placas de OSB e telhas shingle. As peças foram fabricadas e usinadas em CNC de 5 eixos, para uma montagem precisa e rápida com guindaste e plataformas elevatórias.
Projeto e engenharia
Modelos 3D e pranchas do projeto estrutural. Cada peça e cada ligação são definidas no modelo digital antes de qualquer corte.
Montagem

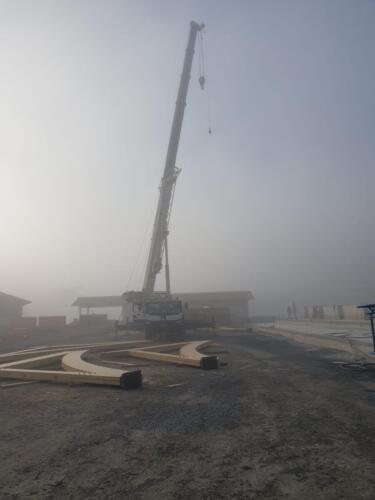

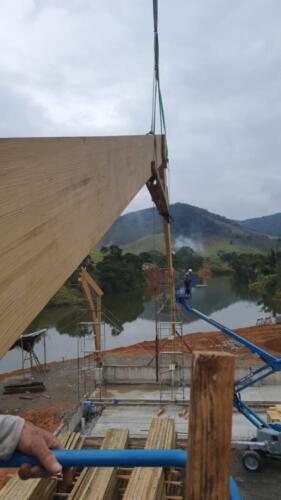

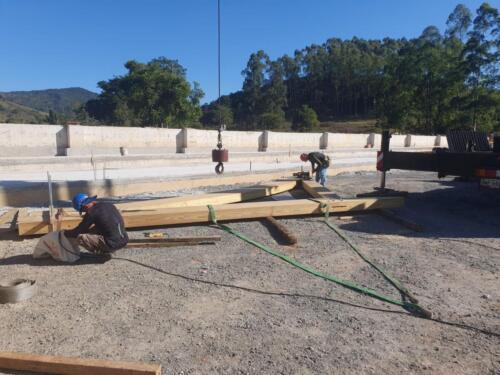

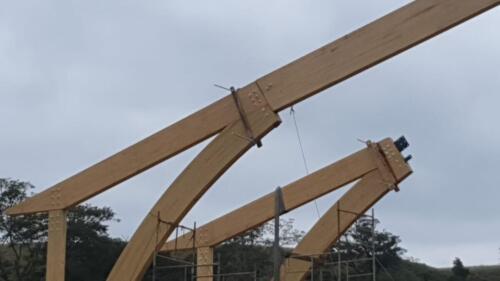

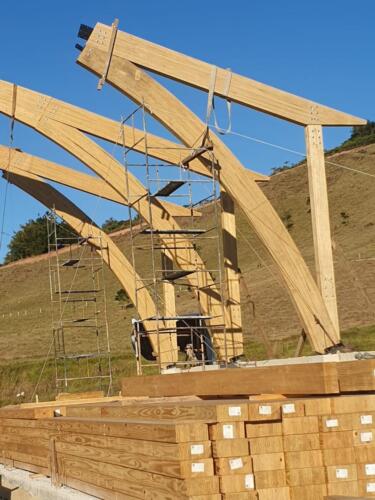

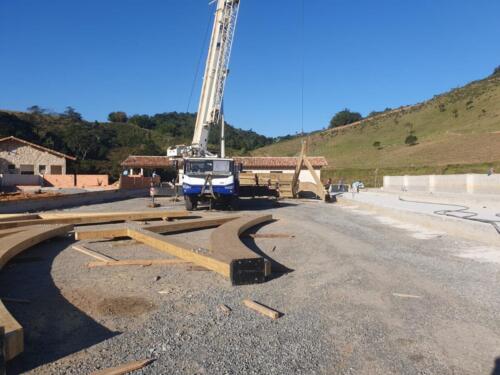

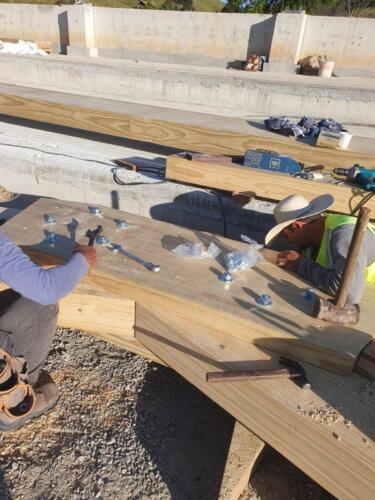

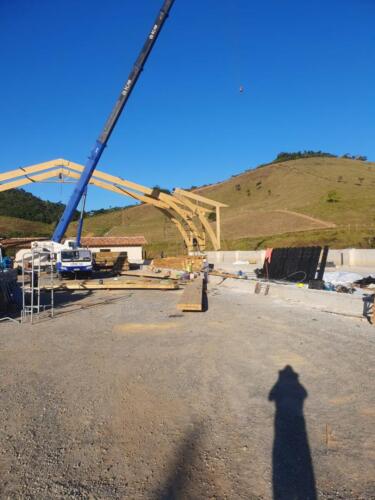

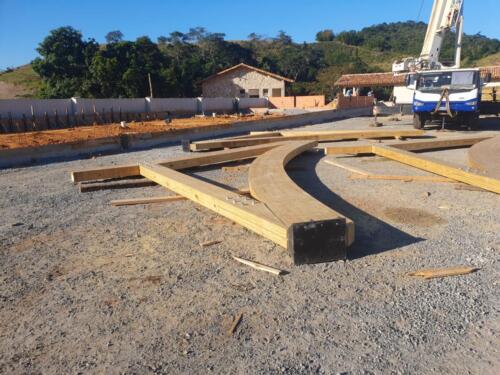

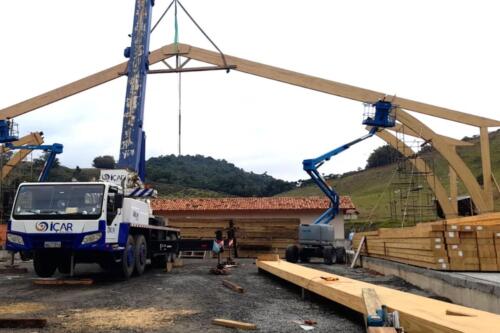

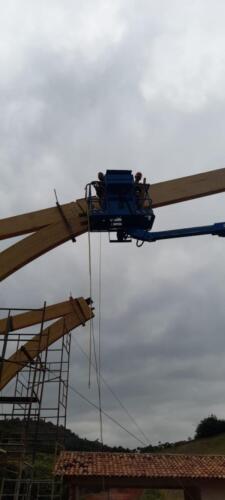

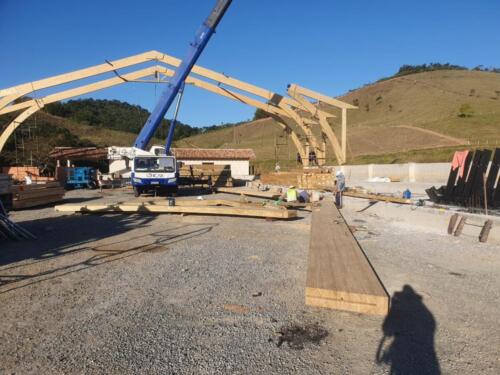

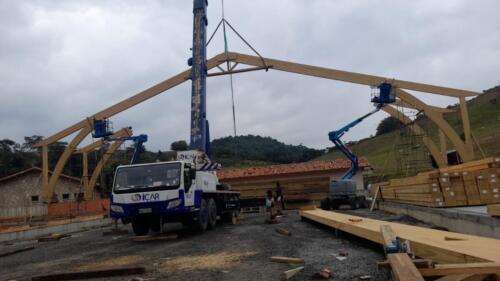

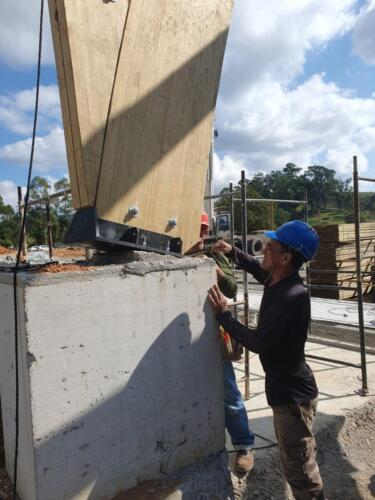

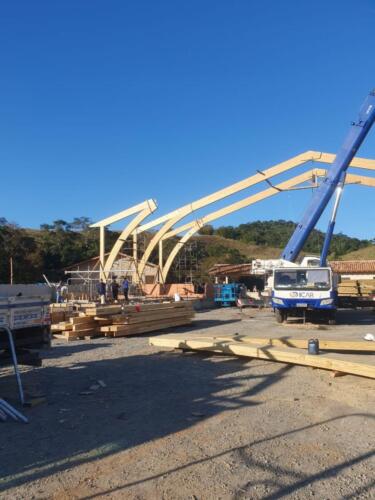

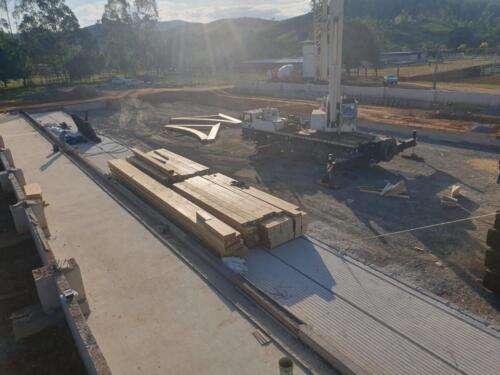

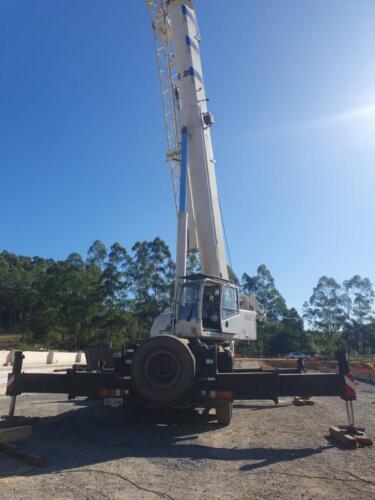

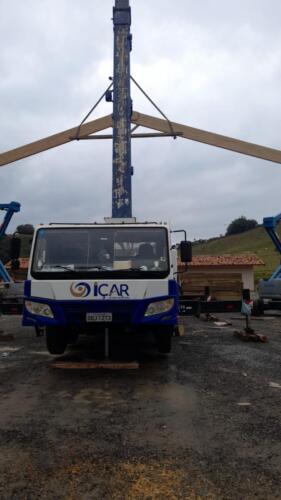

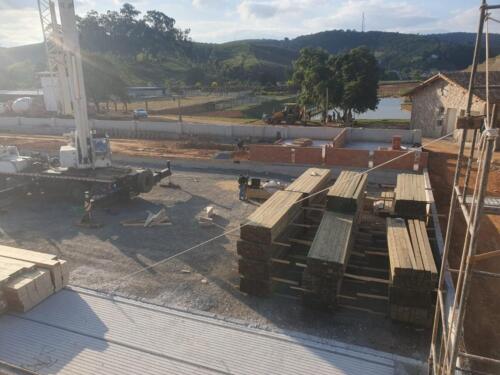

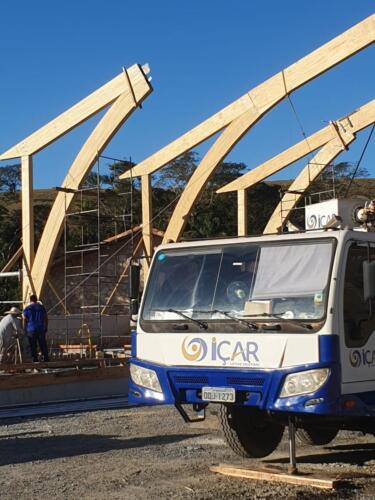

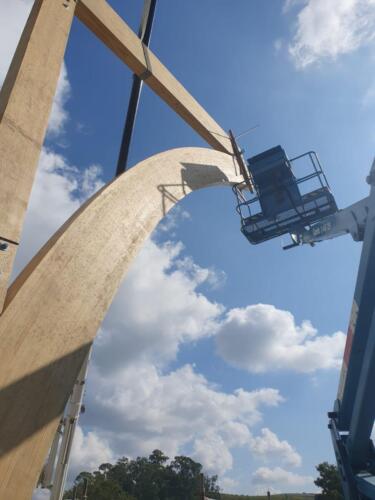

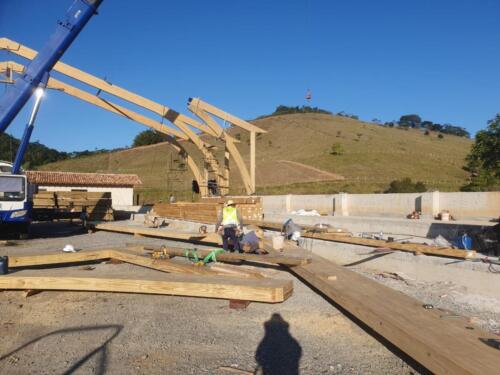

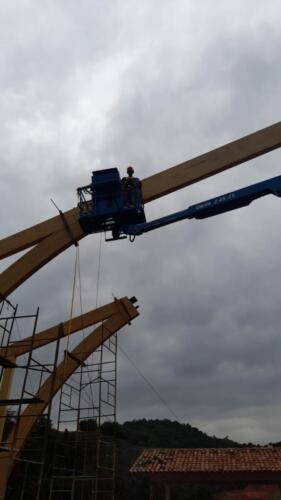

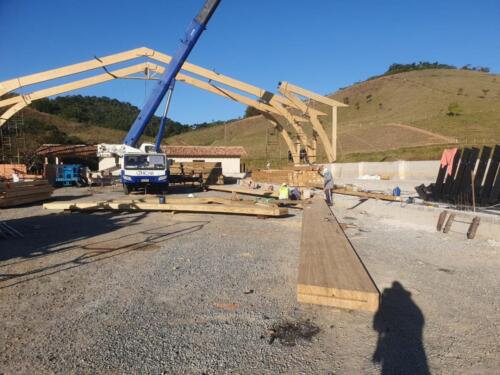

A estrutura sendo montada no canteiro, peça por peça.

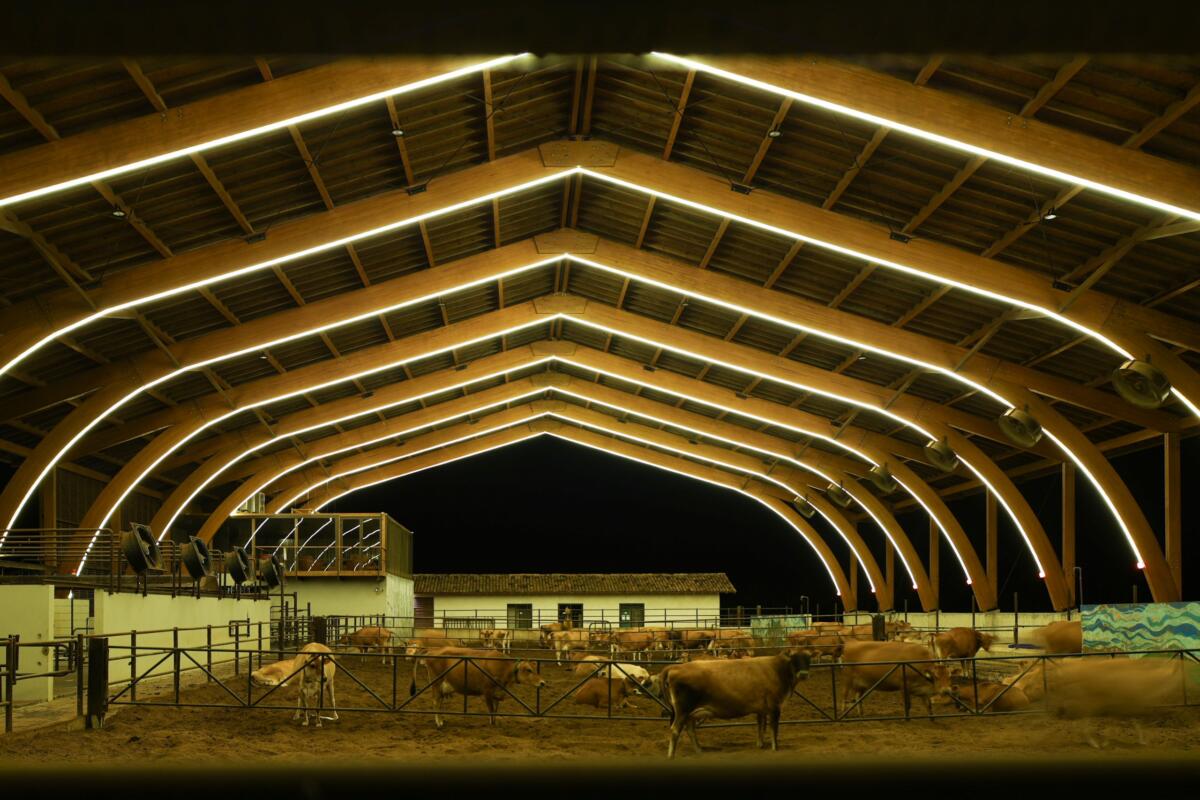

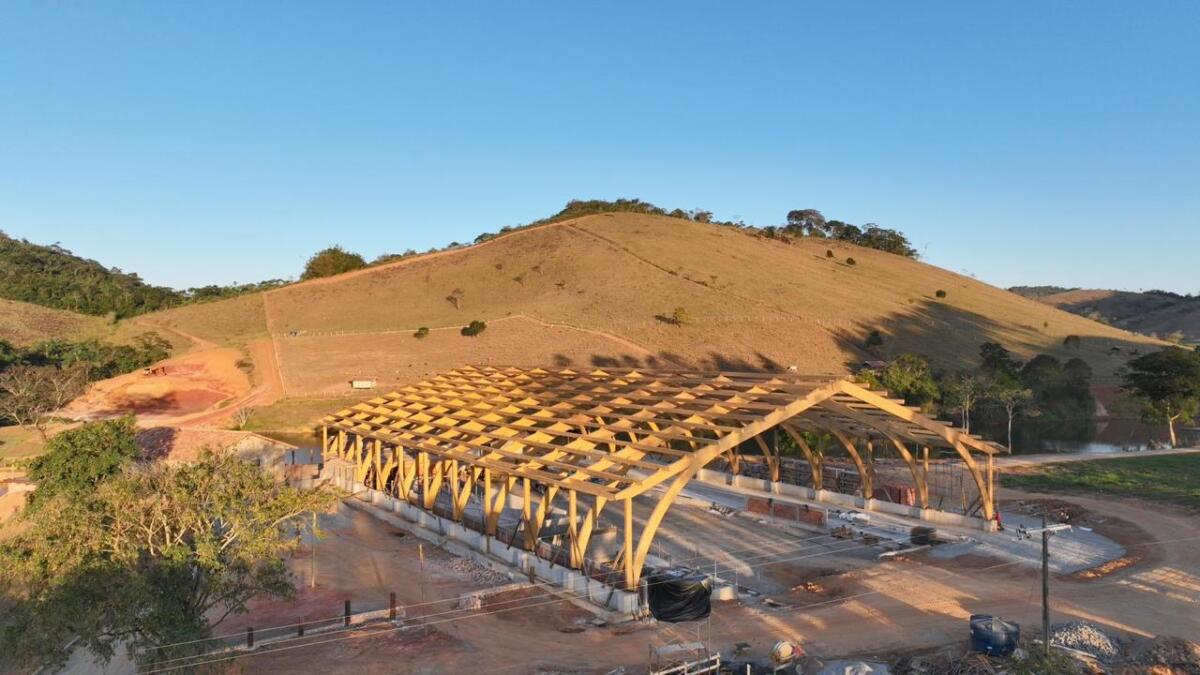

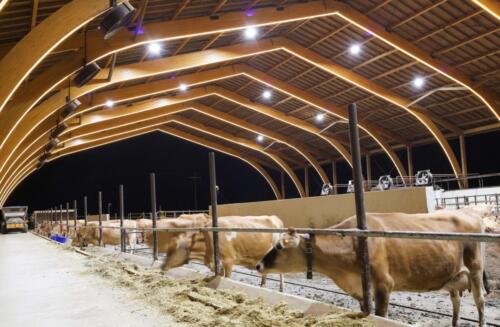

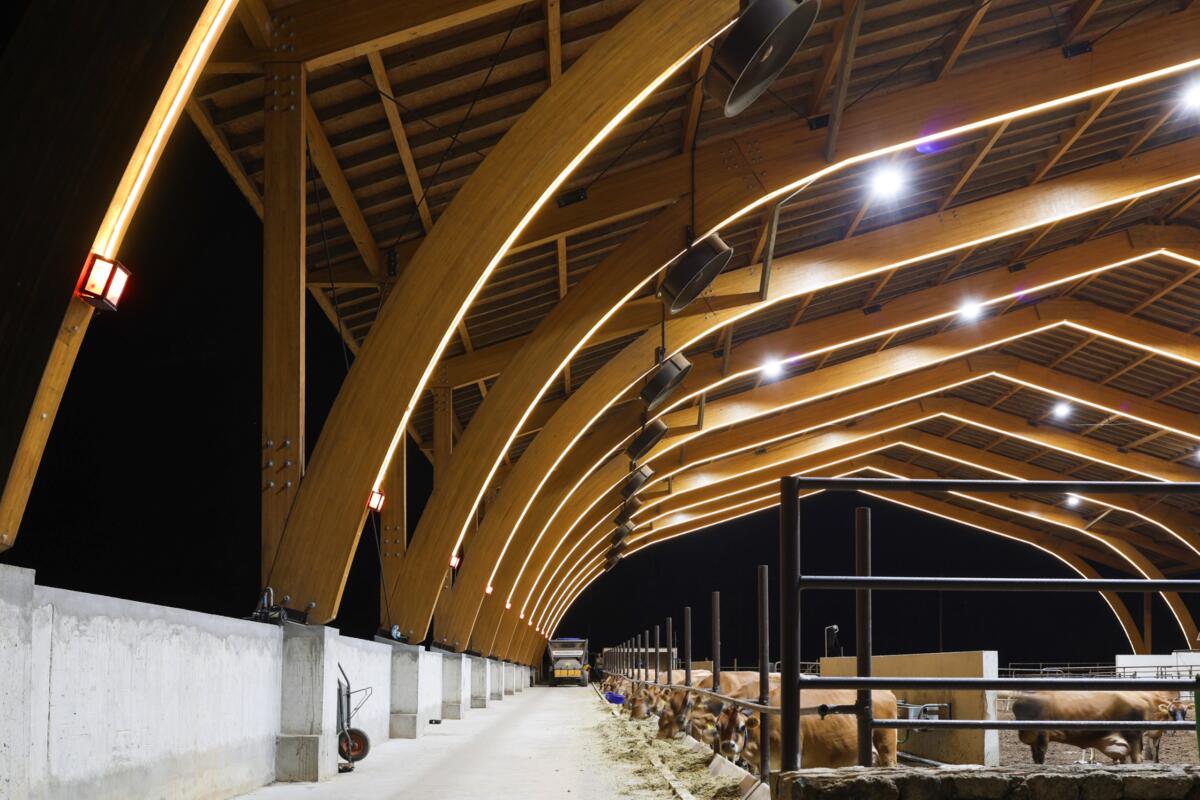

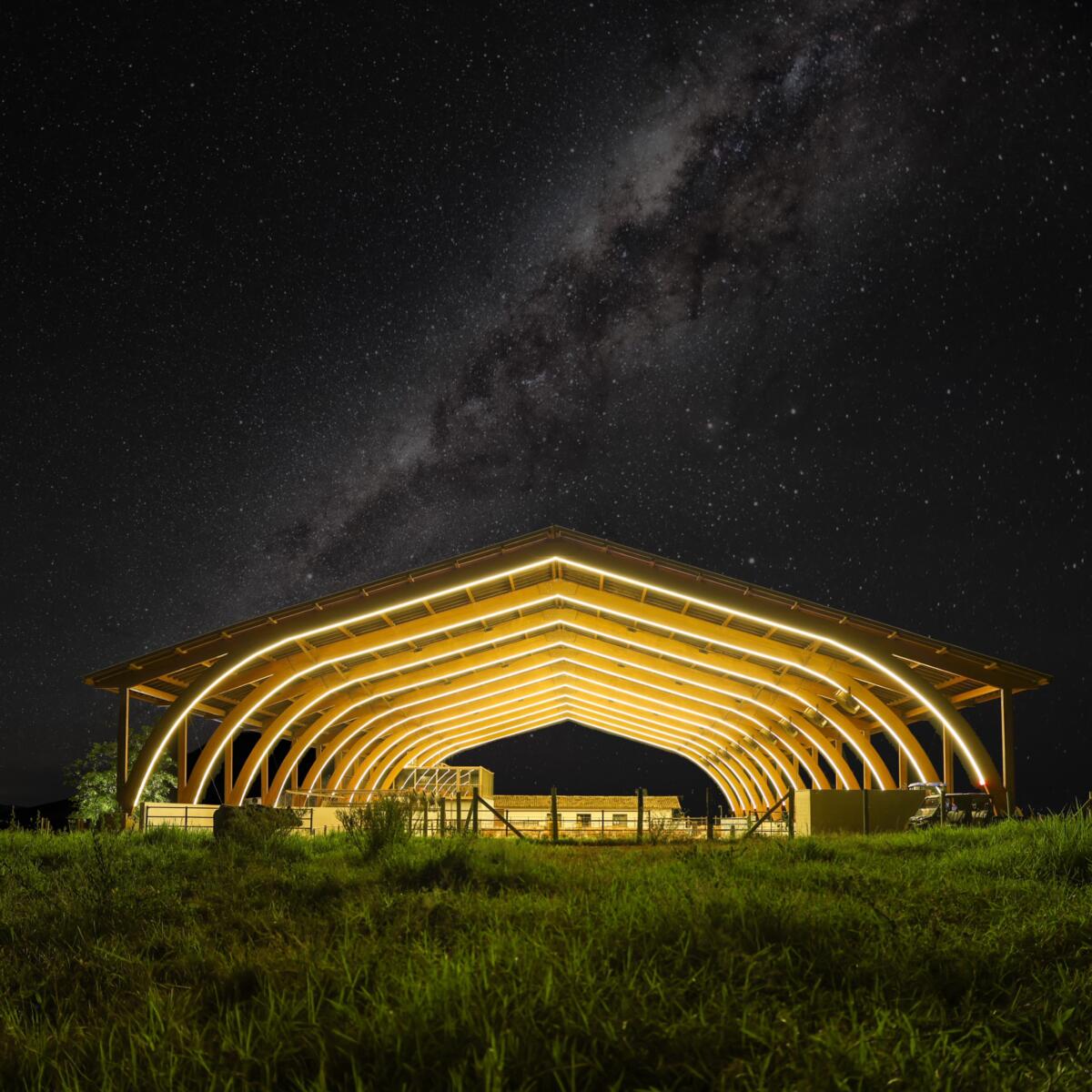

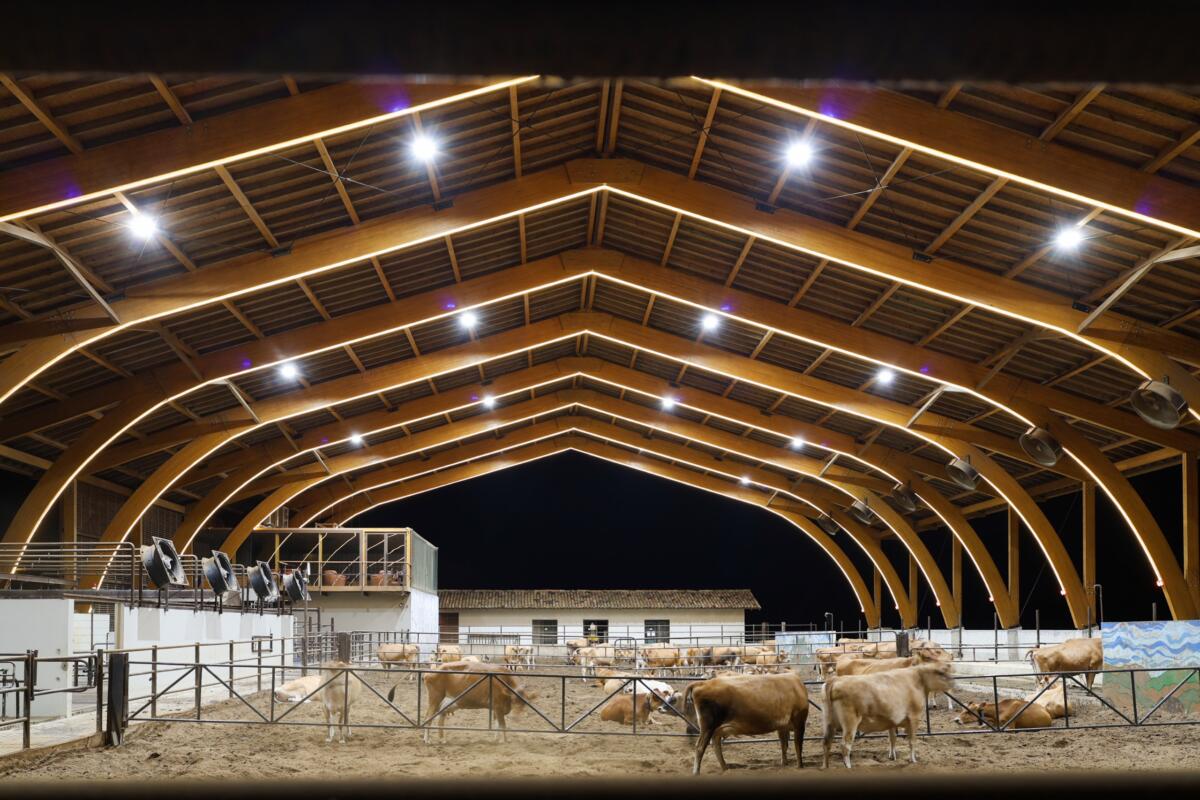

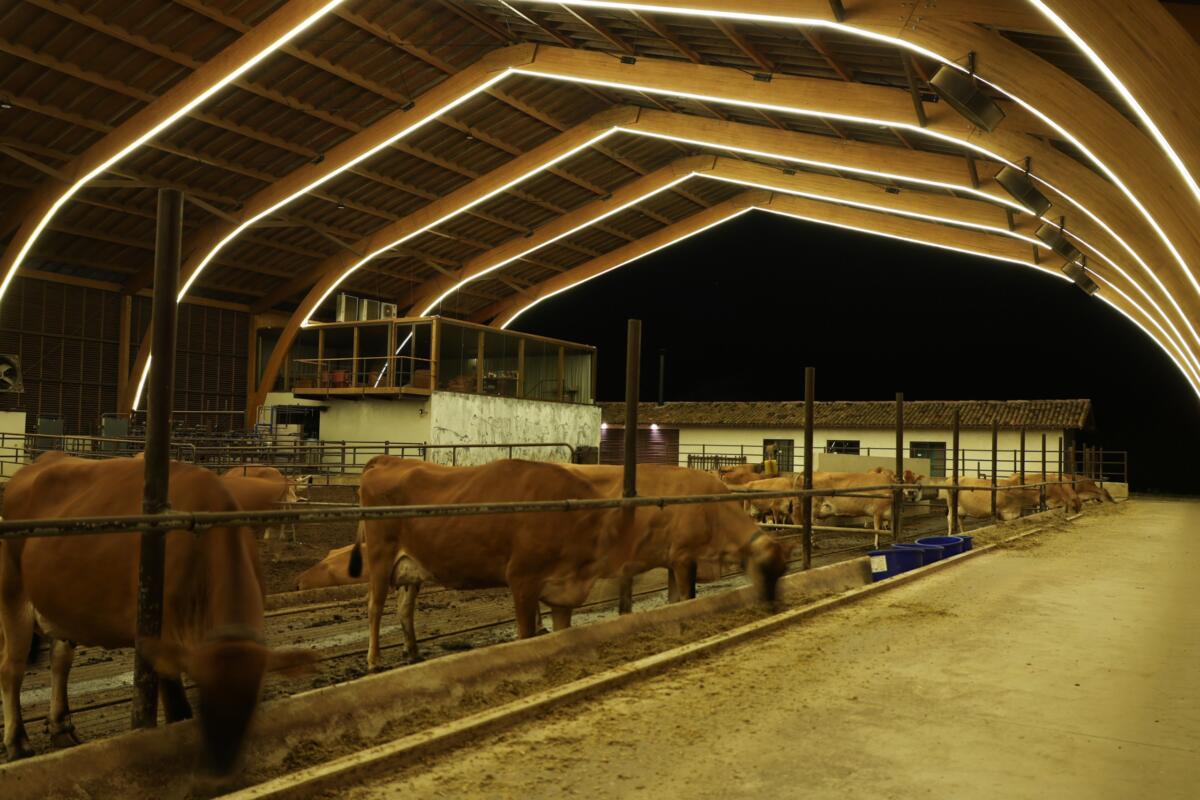

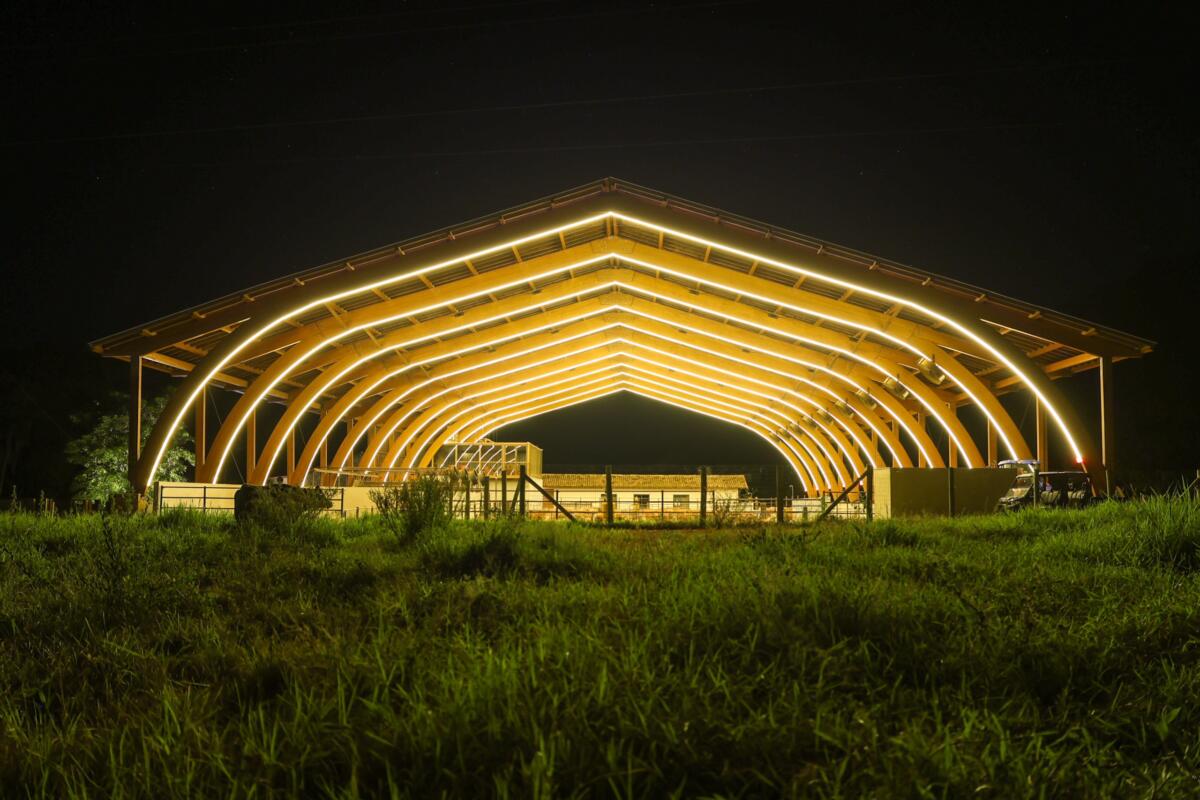

A obra pronta
Clique em uma foto para ampliar. Use as setas do teclado ou deslize para navegar.
